净辐射表的组成
净辐射表由两个短波辐射表和两个长波辐射表组成。短波辐射表由石英罩、感应元件、表体等部件组成。长波辐射表由硅制弧形滤光罩、感应元件，铂电阻、表体等部件组成。感应元件由绕线电镀式多结点热电堆组成，感应面涂有进口高吸收无光黑色涂层，Hukseflux四分量净辐射设备，黑色涂层吸收辐射能，使热电堆两端产生温度差，并输出温差电动势，与接收的辐射强度成正比。每个长波辐射表的腔体内将一铂电阻嵌入热电堆边缘冷结点处，作为温度补偿使用。

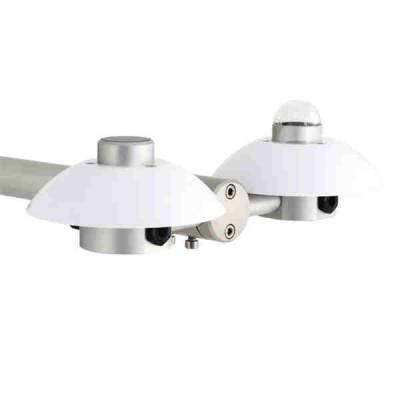

NR-01四分量辐射传感器概述
NR-01是由4个辐射传感器（2个短波辐射传感器和2个长波辐射传感器）组成的净辐射传感器，Hukseflux四分量净辐射设备，主要用于科研级的能量平衡研究。仪器分为短波测量和远红外长波测量两部分，用于监测地球表面辐射的四个独立的成分。使用热电堆传感器，为无源工作方式。输出的四个小电压对应于长波、短波的入射量和反射量。与以往的净辐射传感器相比，NR-01的性能得到大幅提升，山西四分量净辐射设备，具有更高的精度，而体积则更加小巧，重量减轻。长波辐射传感器中可选配一个PT100温度传感器，用于测量内部温度，以进行温度修正。
NR01是NR-01的简化型号，配备2个辐射计的净辐射传感器。通过对SW反照率和表面温度的估算，也可以用来估算净辐射量。可监测地球表面辐射的两个独立的成分。它使用热电堆传感器，为无源工作方式。输出的两个小电压对应于长波、短波的入射量。
四分量净辐射传感器的使用和设计
使用
使用NR01净辐射计很容易。它可以直接连接到常用的数据记录系统。通过将NR01的输出(小电压)除以灵敏度来计算辐照度(W/m2)。长波辐照度应使用仪器主体温度进行校正。NR01包含的所有传感器的灵敏度在其产品证书上都标有。
NR01 设计
NR01净辐射仪采用模块化设计，带有两对相同的传感器:可以将仪器拆开，Hukseflux四分量净辐射设备，轻松更换单个传感器，并使用相同的程序重新校准它们。因此，它经常被选择用于大型监控网络。
